表面粗糙度的測試原理
粗糙度儀又叫表面粗糙度儀、表面光潔度儀、表面粗糙度檢測儀、粗糙度測量?jī)x、粗糙度計、粗糙度測試儀等多種名稱。它具有測量精度高、測量范圍寬、操作簡便、便于攜帶、工作穩定等特點，可以廣泛應用于各種金屬與非金屬的加工表面的檢測，該儀器是傳感器主機一體化的袖珍式儀器，具有手持式特點，更適宜在生產現場使用。
應用領域：
1、機械加工制造業，主要是金屬加工制造。粗糙度儀最初的產生就是為了檢測機械加工零件表面粗糙度而生的。尤其是觸針式粗糙度測量?jī)x比較適用于質地比較堅硬的金屬表面的檢測。如:汽車零配件加工制造業、機械零部件加工制造業等等。這些加工制造行業只要涉及到工件表面質量的，對于粗糙度儀的檢測應用是必不可少的。
2、非金屬加工制造業，隨著科技的進步與發展，越來越多的新型材料應用到加工工藝上，如陶瓷、塑料、聚乙烯，等等，現有些軸承就是用特殊陶瓷材料加工制作的，還有泵閥等是利用聚乙烯材料加工制成的。這些材料質地堅硬，某些應用可以替代金屬材料制作工件，在生產加工過程中也需要檢測其表面粗糙度。
3、隨著粗糙度儀的技術和功能不斷加強和完善，以及深入的推廣和應用，越來越多的行業被發現會需求粗糙度的檢測，除機械加工制造外，電力、通訊、電子、如交換機上聯軸器、集成電路半導體等生產加工過程中也需粗糙度的評定，甚至人們生活中使用的文具、餐具、人的牙齒表面都要用到表面粗糙度的檢驗。
當觸針直接在工件被測表面上輕輕劃過時，由于被測表面輪廓峰谷起伏， 觸針將在垂直于被測輪廓表面方向上產生上下移動，把這種移動通過電子裝置把信號加以放大， 然后通過指零表或其它輸出裝置將有關粗糙度的數據或圖形輸出來。

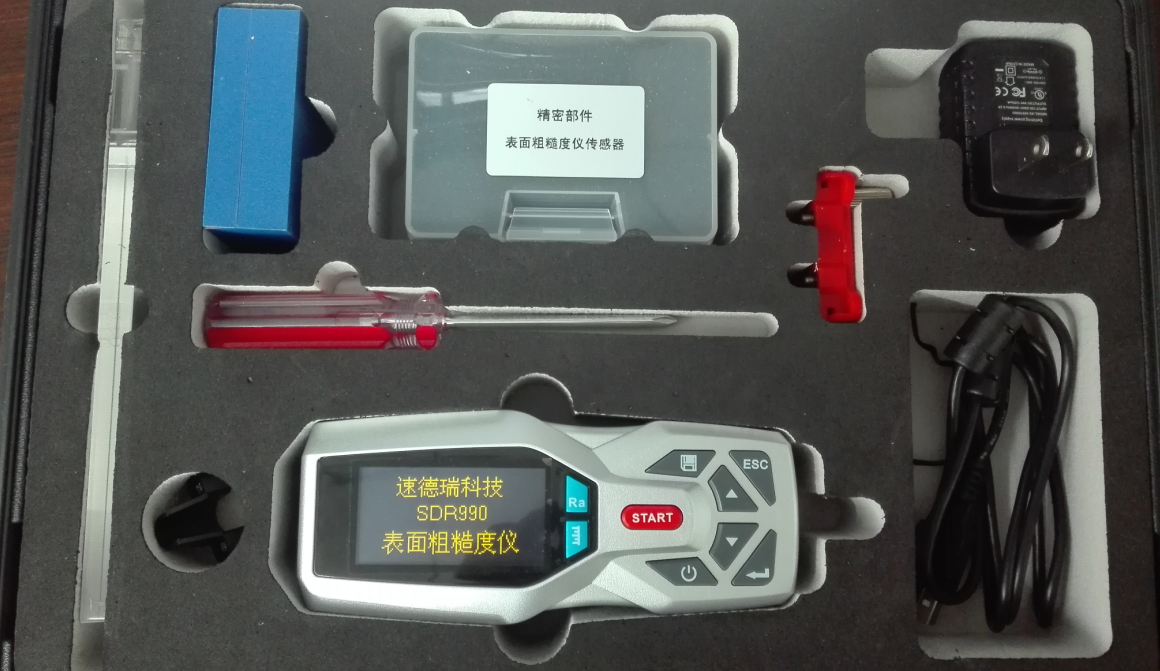

速德瑞粗糙度儀SDR990是一種高精度表面光潔度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。
功能特點：
機電一體化設計，體積小，重量輕，使用方便；
采用DSP芯片進行控制和數據處理，速度快，功耗低；
兼容ISO、DIN、ANSI、JIS多個國家標準；
連續工作時間大于20小時
超大容量數據存儲，可存儲100組原始數據及波形。
實時時鐘設置及顯示，方便數據記錄及存儲。
具有自動休眠、自動關機等節電功能
可靠防電機走死電路及軟件設計
顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息；
中/英文語言選擇；
可連接電腦和打印機；
打印全部參數或打印用戶設定的任意參數。
可選配藍牙功能。
可選配曲面?zhèn)鞲衅?、小孔傳感器、測量平臺、傳感器護套、接長桿等附件。
工作環境： 溫度：- 20℃ ~ 40℃
濕度：< 90% RH
儲存運輸環境：溫度：- 40℃ ~ 60℃
濕度：< 90% RH
周圍無振動、無腐蝕性介質
詳細參數：
測量參數：Ra,Rz=Ry(JIS),Rq,Rt=Rmax,Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rku,Rsm,Rmr
測量范圍：Ra:0.005~16.00μm
顯示范圍：Ra,Rq:0.005~16μm ；Rz,Rv,R3z,Rt,Rp,R3z:0.02~160μm Rsm,Rs:1mm；Rmr:0~100%；Rsk:0~100%
示值精度：0.001μm
量程范圍：±20um，±40um，±80um
取樣長度L：0.25,0.80,2.50,自動
評定長度：1L~5L（可選，L為取樣長度）
測量行程長度：3L~7L（可選，L為取樣長度）
最大驅動行程長度：17.5mm / 0.71 inch
最小驅動行程長度：1.3mm / 0.052 inch
示值誤差：≤±7%示值變動性＜6%針尖角度90°
測量輪廓：粗糙度，波紋度，原始輪廓濾波器RC,PC-RC,Gauss,D-P
內部存儲能力：100組數據
數據接口：USB
電池：內置鋰離子充電電池
外形尺寸：141 mm×55 mm×40mm
產品重量：400g

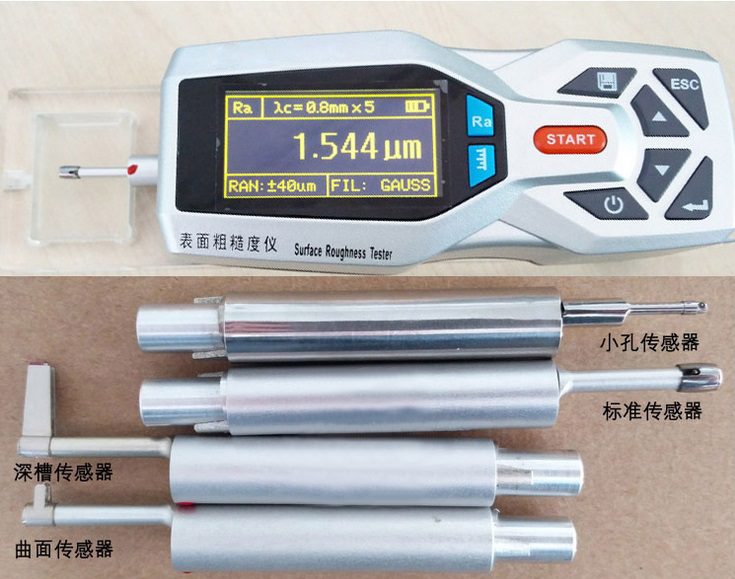

可選附件：曲面?zhèn)鞲衅鳌⑿】讉鞲衅?、溝槽傳感器、深槽傳感器、延長桿、微型打印機、KA620測量平臺
