表面粗糙度儀曲面?zhèn)鞲衅鞯臏?zhǔn)確操作方法

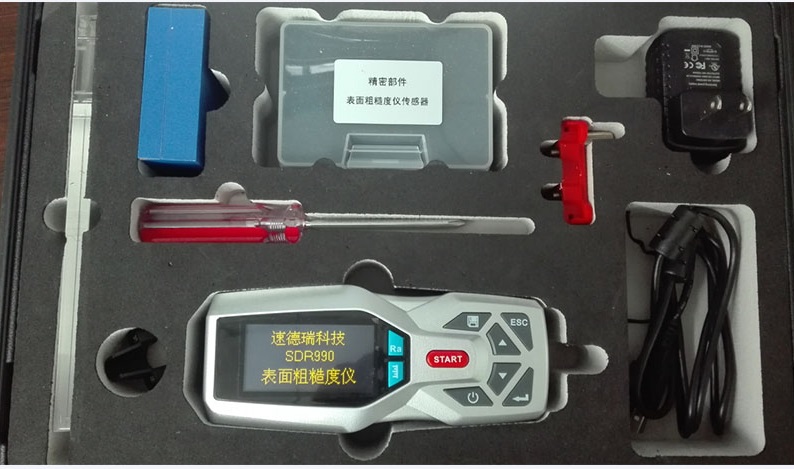

便攜式粗糙度儀是一種體積小、攜帶方便的表面粗糙度測量儀，被廣泛應用于加工現場或在計量室進行進一步分析。速德瑞系列表面粗糙度儀又分為便捷式，分體式，袖珍式，其中袖珍式僅手掌大小，可攜帶到任何需要測量表面粗糙度的地方。

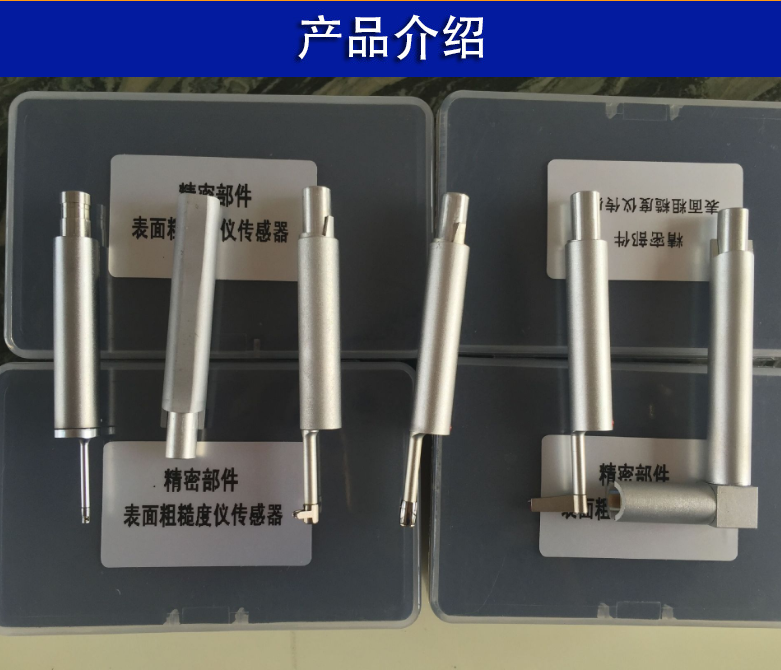

1、標準傳感器KS100：可測量平面、圓柱表面粗糙度，測量孔內表面時，孔徑大于5mm，深度最大22mm。
2、小孔傳感器KS120：可測量孔徑大于2mm的孔內表面粗糙度，最大深度為9mm，也可測量平面、柱面。小孔傳感器必須配平臺（大理石平臺或者小平臺）。3、KS130溝槽傳感器：可測量槽寬≥2.5mm，槽深≤3mm的溝槽表面粗糙度和高度≤3mm的臺階表面粗糙度。
4、深槽傳感器KS131：可測量槽寬大于3mm，槽深小于10mm的溝槽；或者高度小于10mm的臺階的表面粗糙度，也可測量平面、柱面，必須配深槽傳感器必須配平臺（大理石平臺或者小平臺）。
5、曲面?zhèn)鞲衅鱇S110：測量曲率半徑大于3mm的曲面弧面。配曲面?zhèn)鞲衅鞅仨毰淦脚_(tái)（大理石平臺或者小平臺）。
二、粗糙度儀曲面?zhèn)鞲衅鳒?zhǔn)確操作方法：
1）將曲面?zhèn)鞲衅餍⌒牟迦腧?qū)動器中，然后安裝到測量平臺上，鎖緊 要可靠；
2）使用曲面?zhèn)鞲衅鲿r(shí)，盡量選用較短的行程，如：選擇 0.25 取樣程 度，尤其在圓弧很小的時候；
3）在測量主界面下觀察針位。
4）將測量平臺的滑架調的稍高一點，向下降直到接觸工件，這個過 程要小心操作，尤其在傳感器即將接觸工件時；
5）將粗糙度儀曲面?zhèn)鞲衅鞯挠|針對準曲面的較高點（或較低點）；6）將曲面?zhèn)鞲衅鞯闹黧w調至水平，目測水平即可。然后觀察觸針位 置是否在中心附近（不要刻意去找中心，低 2 格或高 2 格測量也沒有 問題），此環節特別關鍵，必須特別注意否則極易損壞傳感器。
